Индикатор дифференциального давления ИРД-4.
|

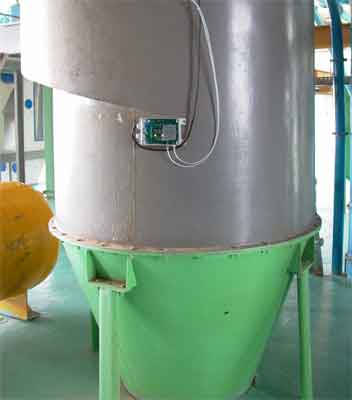

Прибор ИРД-4 [см.паспорт] применяется на промышленных рукавных и картриджных фильтрах, предназначенных для разделения пелывоздушных смесей.
|
| Прибор обеспечивает: |
- контроль чистоты фильтра по разности давлений воздуха на его входе и выходе с выдачей электрического сигнала диапазона 4 – 20 мА, пропорционального перепаду давлений;
- автоматический запуск очистки воздушного фильтра при достижении разностью давлений заранее заданного порогового значения;
- автоматическую остановку очистки для экономии электроэнергии и сжатого воздуха. Отключение производится через установленное время задержки для равномерной очистки всех рукавов или картриджей воздушного фильтра.
- сигнализацию об аварийных ситуациях и об эффективности очистки фильтра.
|
ИРД-4 работает совместно с любыми блоками продувки, которые через электропневмоклапаны или пневмораспределители подают сжатый воздух внутрь фильтровальных элементов. В комплект поставки входят присоединительные штуцера для установки на фильтр, а также отрезок пневмотрубки необходимой длины.
|
 |
 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
| Контролируемый диапазон разности давлений на входе и выходе фильтра: |
от 0 до 4 кПа |
| Погрешность индикации и преобразования разности давлений в ток диапазона 4-20 мА: |
1,5% |
| Выходной сигнал на управление очисткой воздушного фильтра: |
релейный (до 250 В, до 2 А) |
| Диапазон рабочих температур: |
от –20 до +40ОС |
| Степень защиты оболочки по ГОСТ 14254-96: |
IP65 |
| Гарантийный срок эксплуатации: |
3 года |
|
|
